方形搖擺篩

　　應用范圍：化工、食品、制糖、陶粒、采礦、冶金、飼料、醫藥、建材、礦山、糧食、造紙等多種行業

　　篩分物料：尿素、純堿、壓裂砂、PVC切片、軟木粉、陶粒、茶葉、耐火材料、煙葉、塑料母粒等

　　產品簡介：

　　單純追求篩分精度會犧牲產量為代價，而追求大產量又會使得精度下降，方型精密搖擺篩是針對上述問題而專門設計的一種具有高精度大產量的**篩分設備，它廣泛用于化工、冶金、有色金屬、非有色金屬、食品、磨料等行業。

　　通過方型精密搖擺篩將振動器發生振動加搖擺運動，傳至篩面，從而使物料在篩機前部迅速分散，從而達到**篩分之目的。

　　特點：

　　(1)自清網效果有效

　　(2)篩網利用率高而壽命長

　　(3)密封效果好

　　適用行業：

　　化工(化肥、樹脂、三聚氰胺、純堿等)

　　食品(淀粉、食鹽、砂糖、奶粉等)

　　冶金、非有色金屬、有色金屬、磁性材料等

　　工作原理：

　　從篩機搖動體即篩箱運動軌跡來看，方型搖擺篩又稱往復篩，其驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據搖擺篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置(傾斜角度為0°~5°)。搖擺篩的工作原理為:篩機啟動后，篩機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動，期間，小于篩面孔徑的物理通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，比較終完成篩分工作。

　　物料在篩面上運動情況

　　同樣或相近的配置，F(xiàn)YBS型搖擺篩比一般慣性振動篩有更高的處理能力和篩分效率，其本質是，該機型可人為的控制物料在篩面上的運動軌跡和滯留時間，即在有限空間，由于物料的運動軌跡為速度和加速度均為變化非線性曲線，所以，物料與篩面有更多接觸機濾，當然也就增加了透篩率。

　　從FYBS方型搖擺篩的結構和工作原理可以看出，其傳動機構偏心輪距物料運動軌跡及物料在篩面上的滯留時間有至關重要的影響，也即對篩機處理能力和篩分效率有相反的影響，有鑒于此，在實際篩分作業中，我們可以根據具體情況和需要，在生產能力和篩分效率兩方面有所取舍。

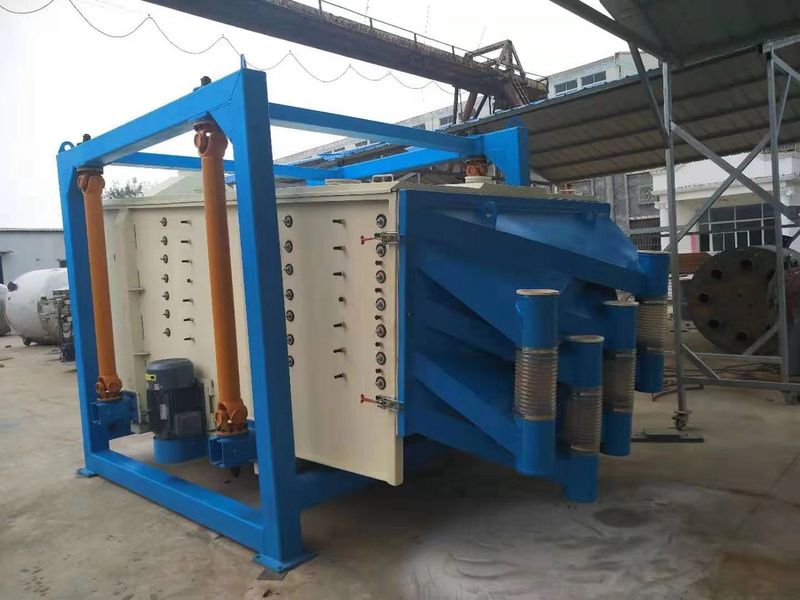

　　精細篩分機又叫平面回轉篩、平面回轉篩、方形搖擺篩，主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成。本機與現有的振動篩分機相比具有結構**實用、性能穩定、安裝調試方便、制造費用低等優點。廣泛適用于化工，冶金，陶粒，化肥，塑料，食品等行業。

　　1、篩分效率、篩分精度高

　　2、處理量是通用振動篩的數倍或更高

　　3、篩網利用率高，篩網使用壽命長

　　4、占地空間小，安裝使用方便

　　5、處理能力強，易用于流水線生產配套

　　6、減少污染，工作噪音低，新型環保

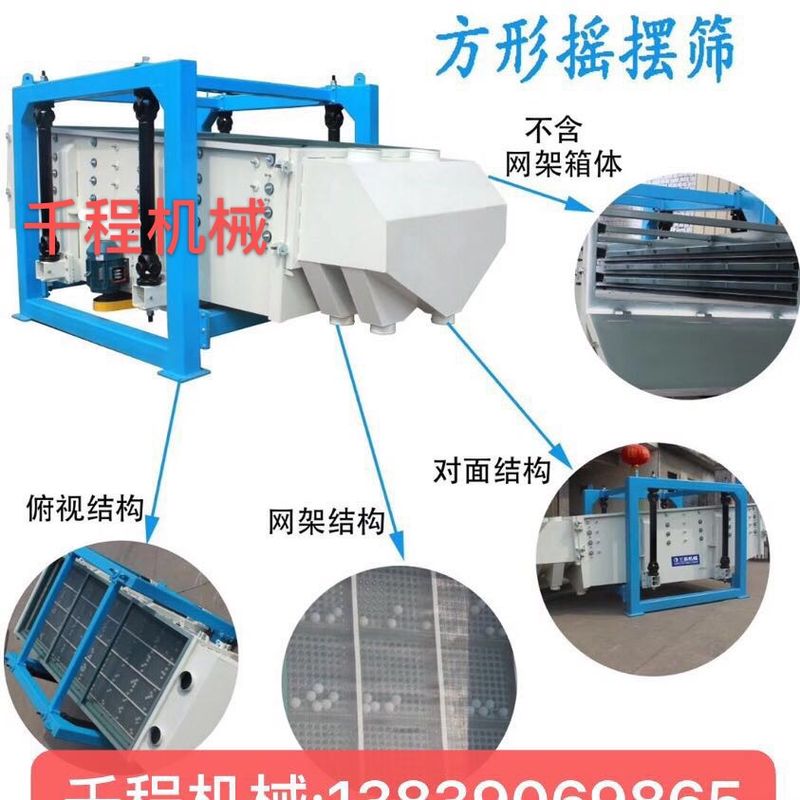

　　結構

　　該篩分機是一種高標準的精細篩分機，它主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成，其結構設計特征在于：

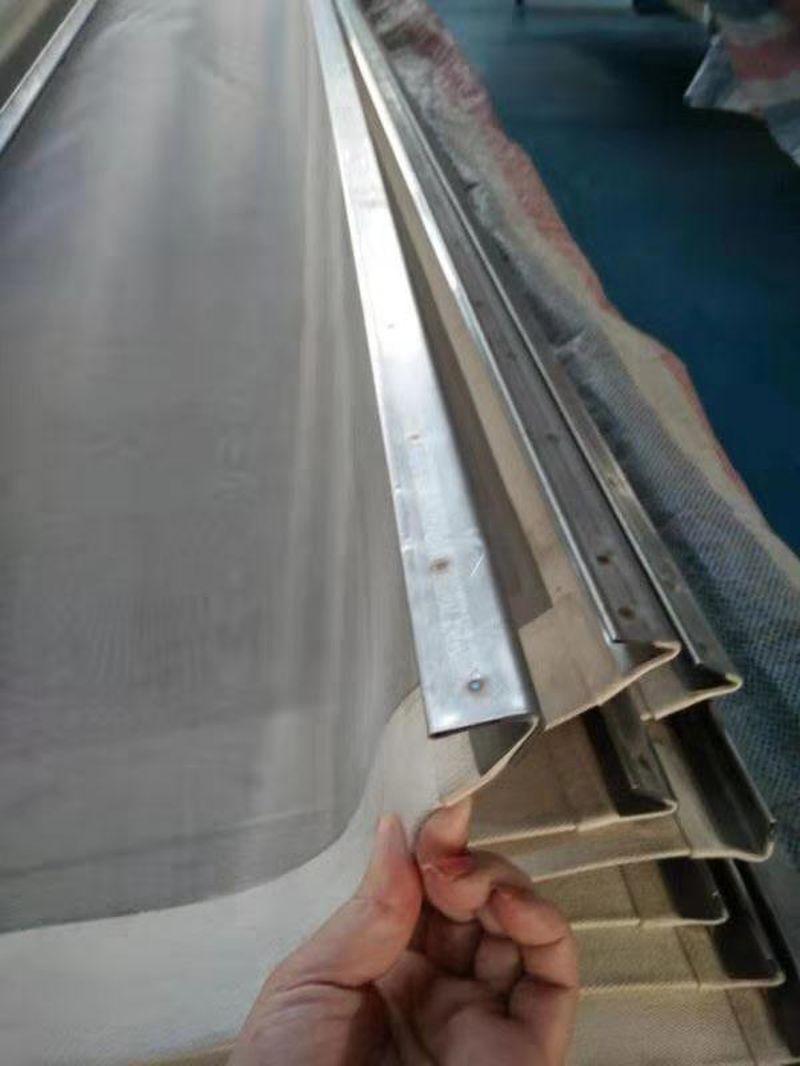

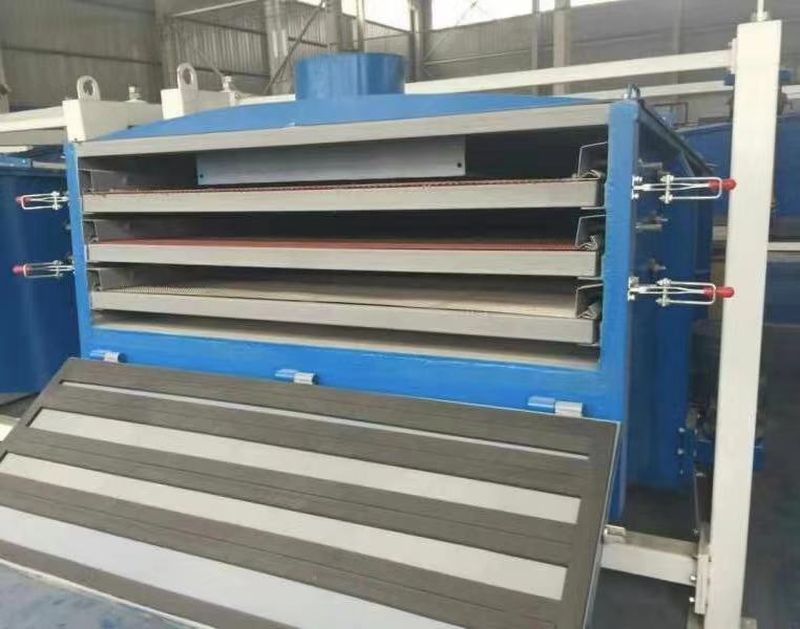

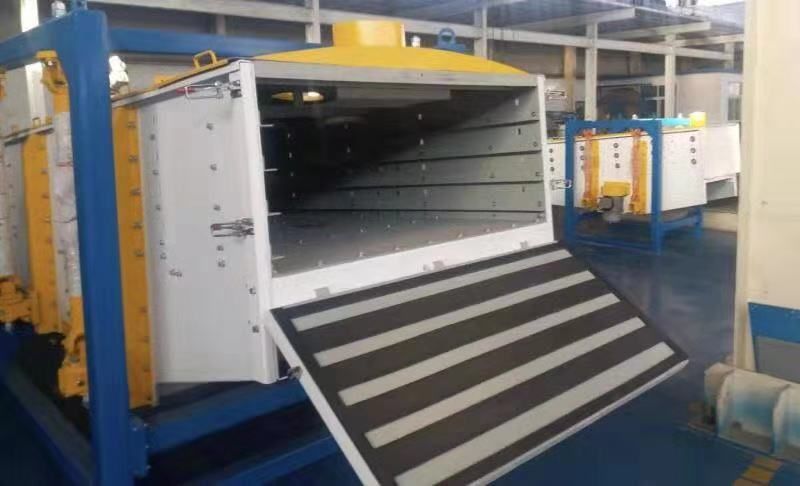

　?。ǎ保┖Y箱包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框由木質框架（化肥用不銹鋼材質）和固定在木框上的編織網以及用來清理篩面的跳球組成。篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內。頂蓋為鋼質結構一方面對篩箱起密封作用，另一方面對篩框起壓緊作用，頂蓋上有四個觀察窗，可以觀察物料的運動情況和用來檢修。篩箱由鋼板鉚合而成，它和頂蓋形成一個封閉的結構，物料在其中得到充分的分級。

　　（２）驅動裝置包括驅動器、電動機、鎖緊套、萬向軸、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。本實用新型產品與現有產品相比具有結構**實用、性能穩定、安裝調試方便等優點。

　　1.該篩有分全封閉結構和敞開式結構。全封閉結構具有對篩分精細粉末中，粉塵不飛揚，采用偏重平衡，使篩機振動小、噪音低，符合環保要求。敞開式結構適合顆粒度較大物料的篩分和篩選，對于投料方面能夠有效的目測和掌控。

　　2.該篩具有組合圓周、橢圓、直線三種運動軌跡，篩分效果好，不破壞物料的原有結構，適合多種物料的篩分和篩選。

　　3.配備有效的篩板安裝系統，清潔方便，使篩板利用率高、壽命長，換篩板結構操作簡便。

　　4加強型萬向基座，設備運轉更平衡，亦可根據實際場地采用吊掛式結構滿足客戶需求。

　　5.該篩可以達到四層的有效篩分，出料口可以按照客戶需求出料。

　　制粒機制成的顆粒料冷卻后或顆粒破碎后，須經過篩分機提取合格的產品，把不合格的小顆?；蚍勰┖Y分出來重新制粒，把未破碎的大顆粒重新破碎.它是制粒工藝的比較后一道工序的配套設備。該機體積較小，運行平穩，噪聲低，設備密閉，分級效果好。

　　該篩分機做為一種新型的高標準篩分設備，還可用于大型油脂廠原料及豆皮的篩選和分級，也可用于用于化工大顆粒尿素、飼料廠粉狀物料或顆粒飼料的篩選和分級，也可用于飼料廠原料的初清以及大、中型飼料廠二次粉碎后中間產品的分級。此外，還可廣泛用于糧食、重堿、大顆粒尿素、小顆粒尿素、陶粒、氧化鋯、還原鐵鈦粉、重晶石、食品與香料、化工、塑料、礦業、橡膠、木業及膠合板、醫藥、制糖、采礦、造紙等多種行業中原料及成品篩選、分級作業等。隨著市場循環經濟的發展，在廢舊塑料行業中的篩分和篩選日益增多，可針對破碎或是粉碎后的料進行粒度分級和篩選。
